模塊電源中幾種過流保護的方式

2020-07-23

隨著模塊電源廣泛應用在各個領域的電子設備,在使用過程中難免會因?yàn)槠渌囊蛩?/span>而導致出現過流、過壓或者短路等現象,為了保護產品性能,模塊電源都會設計有過流及短路保護功能。下面淺談下幾種過流保護的方式。



第一種:額定電流下垂型

打嗝式,自恢復。原理是檢查電路看看有沒有出現過流,然后反饋給控制電路關閉輸出,過一定的時間如果還檢查出過流,再反饋控制,到過流消失。



第二種:恒流型

產品保持一個恒定的電流值,由于電流值比滿載大,所以設計功率余量就要比標稱的大。



第三種:恒功率型

當出現過流時,輸出功率保持不變,電流變大,就通過減少輸出電壓來保護。



過流保護是當輸出短路或過載時,對模塊電源或負載進行保護。過流保護原理是當電網中發生相間短路故障時,電流會突然增大,電壓突然下降按線路選擇性的要求,整定電流繼電器的動作電流的。當線路中故障電流達到電流繼電器的動作值時,電流繼電器動作按保護裝置選擇性的要求,有選擇性的切斷故障線路。



對于電路過流保護一般控制方法關斷式或者限流式過流電路一般是用熔斷絲限流保護或者采取采樣電阻獲取電路信號保險絲限流保護廣泛應用于開關電源、電源模塊等電路當中,保險絲有自恢復和不可恢復的,PPTC就屬于不可恢復的一種,保險絲的工作原理是電流發生異常時候,當功率升高到一定的強度時候,電流導致溫度過熱保險絲熔斷,輸入電路斷開。

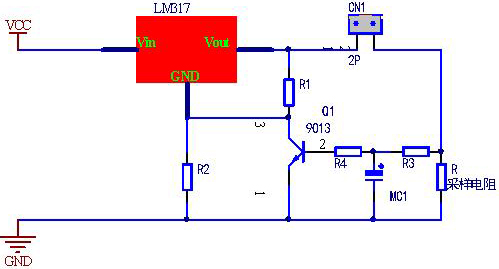

采樣電阻獲取限流信號保護圖是LM317限流保護電路,2P的連接器接負載,其中R是采樣電阻,一旦電流過大,電容MC1充電,充電大于達到三極管9013的導通電壓,LM317的輸出電壓降至它的基準電壓之下,也可就是1.25V左右,從而保護負載。



過電流保護主要包括短路保護和過載保護兩種類型。短路保護的特點是整定電流大、瞬時動作。電磁式電流脫扣器繼電器熔斷器常用作短路保護元件。過載保護的特點是整定電流較小、反時限動作。熱繼電器、延時型電磁式電流繼電器常用作過載保護元件。
