開關電源模塊利用開關的ON/OFF來控制電壓，但依然屬于模擬電路。雖然本身會發出高頻噪聲，但因擁有反饋環路，對噪聲非常敏感。也就是說，開關電源電路的路徑，必須考慮分成大電流ON/OFF后產生噪聲的路徑，以及對噪聲非常敏感的控制信號路徑。基板配線布局，大電流路徑應避免產生噪聲，控制信號路徑應避免受到噪聲影響。當然，這種噪聲屬于輻射噪聲，也會對EMC造成影響，因此布局必須極力避免產生噪聲。

電源模塊良好的布局需要具備一定程度的經驗，布局不當時，可能導致電源無法正常啟動、整個系統的S/N惡化，最嚴重時可能破壞構成部件和電源IC。雖然屬于非常依賴經驗的作業，但大多數還是會提供只要利用電源IC的技術規格和增加數據，完成基本的基板配線布局范例供用戶參考。有的甚至提供光繪文件等能直接利用的數值。

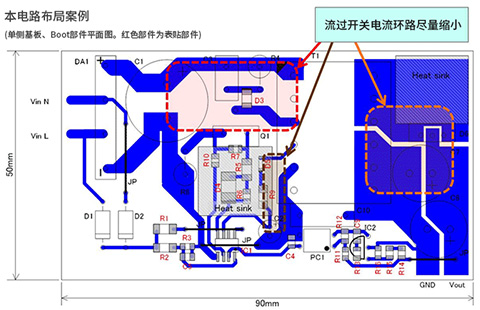

下面以開關電源模塊基板布局的示例淺談下注意事項

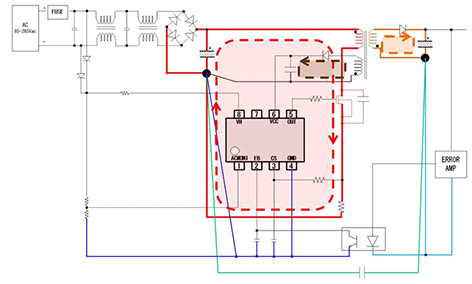

紅色線是大電流路徑，是發生振鈴或損耗主因，應盡量粗盡量縮短。此外，紅色線的環路盡量縮小。二次側的橙色線和紅色線相同盡量粗盡量縮短、環路盡量縮小。褐色線是電流流向VCC引腳的路徑，開關時流通電流，故須個別配線。變壓器的正下方會受到磁通影響，不可經過IC控制信號線。紅色線、褐色線、藍色線、緑色線的GND應有一點接地。緑色線是二次側的浪涌流向一次側的路徑，會瞬間流過大電流，因此在紅色線和藍色線之外個別配線。藍色線是IC控制信號用GND線，不會流過大電流，但容易受到噪聲影響，因此須在紅色線、綠色線、褐色線之外另行配線。

實際的設計時，受可利用基板的長寬尺寸等物理、機械因素的影響，而不一定能設計出理想的布局。不過，如同前述，除了作為電源外，還會對整個系統造成不良影響的可能性。雖說是開關電源模塊試作基板，但大幅修正和重新設計沒什么兩樣，因此盡可能在最初就做到最好，有助于節省之后的時間和費用。
